Данное руководство по эксплуатации предназначено для предварительного изучения обслуживающим персоналом, использования в процессе установки и монтажа, а также в течение всего последующего периода эксплуатации изделия. К работе с изделием допускаются лица, имеющие соответствующую квалификацию, изучившие принцип работы и данное руководство по эксплуатации
Оборудование электрической световой сигнализации, пост управления линейными заградительными огнями, модификация ЗОМИ™-2, IP65,Uвх. 2*220В, Uвых. 1*220В, ТУ 27.90.70-011-96862864-2025 – это блок защиты и управления электропитанием заградительных огней. Предназначен для автоматического включения/выключения комплекса светового ограждения высотного объекта, в зависимости от условий естественного освещения и принудительного включения огней (независимо от команды светочувствительного реле). Также осуществляет автоматический ввод и переключение резервной линии электропитания заградительных огней, в случае скачков напряжения или его временного отсутствия на основной линии. Резервная линия вводится от гарантированного источника переменного напряжения 220в, 50 Гц.
Блок защиты и управления заградительными огнями ЗОМИ™-2 предлагается в специальном электромонтажном боксе из ABS-пластика с высокими электрическими и механическими эксплуатационными характеристиками. Блок управления заградительными огнями устанавливается наружно, непосредственно на высотных объектах. ЗОМИ™-2 специально спроектирован для управления заградительными огнями типов: «ЗОМ™» и «СДЗО-05» независимо от применяемого источника света, и рассчитан на эксплуатацию в сложных климатических условиях и при низком качестве электроэнергии.
- Материал корпуса: самозатухающий термопластик, стойкий к воспламенению при воздействии нагретой до температуры 650°С проволокой (ГОСТ 27483 / МЭК 60 695-2-1).
- Стандарт изготовления корпуса: ГОСТ Р 50827 (МЭК 670).
- Цвет корпуса: серый RAL 7035.
- Степень защиты оболочки: IP 65 (ГОСТ 14254-96).
- Класс электроизоляции: II (двойная изоляция).
- Климатическое исполнение: УХЛ 2.1 (ГОСТ 15150-69).
- Диапазон рабочих температур: от -50 до +50 °С (с учетом температурного режима внутри шкафа).
- Номинальное напряжение питания: 220, 50Гц.
- Выходное напряжение питания: 220, 50Гц .
- Количество входящих цепей: 2;
- Количество исходящих цепей: 1 (кол-во коммутационных групп 2);
- УЗИП класса II: тип 2/C;
- Максимальный ток разрядника: 12,5 кА;
- Максимальное рабочее напряжение: 275В;
- Уровень защиты / Напряжение изоляции: 1.4 кВ;
- Ожидаемый ток короткого замыкания: 12,5 кА;
- Сопротивление заземления: не более 0,1 Ом;
- (низкое переходное сопротивление гарантирует, что энергия импульса уйдет в контур заземления, а не в электронику огней).
- Электронная система включения огней в сумеречное время с диапазоном выставления уровня яркости 5 – 10000 Люкс с выносным датчиком освещённости в климатическом исполнении IP65.
- Габаритные размеры (A*B*C): 200х260х110.
- Масса: не более 3 кг.
Функционирование устройства ЗОМИ™-2 основано на принципе непрерывного обеспечения высотного объекта световым ограждением в автоматическом режиме с многоступенчатой системой защиты.

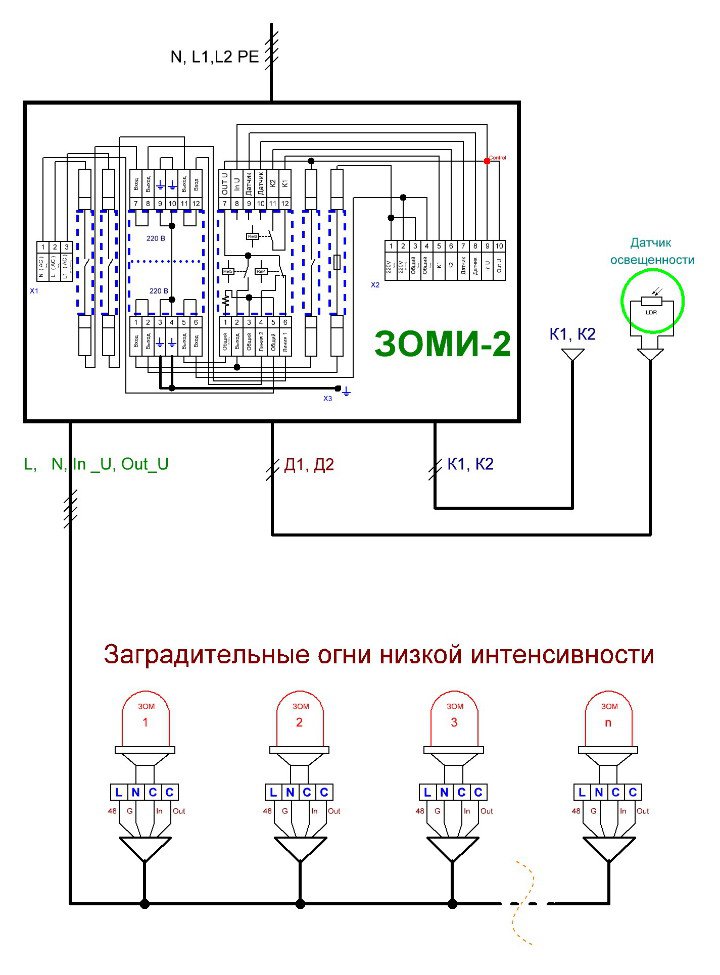

- Подключение питающего напряжения 220В производится к клеммным колодкам, расположенным слева от блока автоматики. При этом блок АВР анализирует напряжение основной питающей фазы и подаёт его на систему управления.
- Импульсная защита: Встроенный модуль защиты от грозы (УЗИП) перехватывает высоковольтные скачки напряжения, возникающие при разрядах молний, и безопасно отводит их в контур заземления.
- Токовая защита: Каждая из двух линий питания огней защищена автоматическими выключателями, которые исключают повреждение оборудования при коротких замыканиях.
- Конструктивная защита: Диэлектрический корпус и герметичные вводы обеспечивают полную безопасность персонала и сохранность электроники в любых погодных условиях.
- Автоматический: работа строго по датчику освещенности.
- Ручной: принудительное включение огней для проверки их работоспособности в светлое время суток. На передней панели изделия присутствует выключатель «Питание», который включает или отключает входное питающее напряжение, а также выключатель ручного режима работы, который позволяет включать заградительные огни принудительно (независимо от команды светочувствительного реле).
- Отключено: полное обесточивание системы для безопасного проведения монтажных работ.
- Индикация питания: позволяет визуально подтвердить наличие напряжения на основном и резервном вводах, а также определить активную в данный момент фазу.
